Fondations et structure de la maison
Du sol aux planchers, fondations et structure forment le système porteur de la maison. Leur conception relie les caractéristiques du terrain, les volumes du projet et les études techniques.
Implantation, terrassements, ouvrages enterrés, murs et planchers : chaque étape prépare la suivante. Les réalisations illustrent comment ces ouvrages prennent place dans des terrains et des architectures différents.
Comprendre le rôle des bureaux d’études, du contrôle et des assurances →
1 — Le terrain et l’implantation
1.1 — Des charges de la maison jusqu’au terrain
Une maison exerce des charges liées notamment à sa structure, ses planchers, sa toiture, ses matériaux, ses équipements et son utilisation.
Ces charges doivent être transmises jusqu’au terrain.
Planchers, murs, voiles, poteaux et poutres participent à cette transmission avant que les fondations ne reportent les efforts sur le sol.
Fondations et structure ne constituent donc pas deux systèmes indépendants.
Leur continuité est essentielle : la structure collecte et transmet les charges ; les fondations assurent leur passage vers le terrain dans les conditions définies pour le projet.
Le dimensionnement de ces ouvrages relève des études techniques compétentes.
1.2 — Implanter précisément la maison
Avant les terrassements et les fondations, la position prévue de la maison doit être reportée sur le terrain.
Cette implantation met en correspondance le projet dessiné et la parcelle réelle : position du bâtiment, axes principaux, dimensions générales, distances aux limites, niveaux de référence et relation avec la topographie.
La précision devient particulièrement importante sur un terrain en pente, une parcelle étroite ou lorsque la maison se situe à proximité de limites ou de constructions existantes.
Une erreur de position ou d’altimétrie au début des travaux peut avoir des conséquences sur de nombreux ouvrages qui suivront.
L’implantation constitue ainsi l’un des premiers moments où les dimensions du projet deviennent physiquement celles de la maison construite.
L’implantation, les accès et les moyens nécessaires sont préparés avant les premières interventions. Préparer la construction et le chantier
1.3 — Les terrassements préparent l’assise de la maison
Les terrassements transforment le terrain afin de permettre la réalisation des ouvrages prévus.
Selon la configuration du projet, ils peuvent comprendre des fouilles pour les fondations, l’excavation de parties enterrées, des déblais et remblais, la création de plateformes ou certains travaux liés aux différences de niveau.
Leur importance dépend donc directement de la relation entre la maison et son terrain.
Sur une parcelle en pente, les terrassements peuvent devenir beaucoup plus présents que sur un terrain relativement horizontal. Une maison comportant un sous-sol ne produit pas non plus les mêmes mouvements de terre qu’une construction sans niveau enterré.
Le terrassement n’a cependant pas pour fonction de rendre systématiquement le terrain horizontal.
Il prépare la géométrie nécessaire aux fondations, aux ouvrages enterrés et aux différents niveaux de la maison.
1.4 — La pente modifie les ouvrages à construire
Une pente a d’abord été une donnée de conception : elle a pu influencer l’implantation, l’organisation des niveaux et les relations entre la maison et le jardin.
Au moment de construire, cette même pente produit des conséquences matérielles.
Les différentes parties de la maison peuvent rencontrer le terrain à des altitudes différentes. Certains ouvrages deviennent enterrés ou semi-enterrés. Les terrassements peuvent être plus importants et des dispositifs de retenue des terres peuvent devenir nécessaires selon la configuration retenue.
La pente ne produit donc pas automatiquement une solution constructive particulière.
Elle crée des conditions auxquelles les études et le projet doivent apporter des réponses adaptées.
Le coût éventuel de ces dispositions appartient au parcours Budget & Maison.
2 — Les fondations de la maison
2.1 — À quoi servent les fondations d’une maison ?
Les fondations constituent l’interface entre la structure de la maison et le terrain.
Elles doivent transmettre au sol les charges de la construction dans des conditions compatibles avec les caractéristiques identifiées par les études.
Le principe retenu dépend notamment du terrain, des charges, de l’organisation structurelle, des niveaux du projet et de la topographie.
Une maison relativement légère et une construction comportant plusieurs niveaux ou d’importants ouvrages enterrés ne produisent pas nécessairement les mêmes sollicitations.
De même, deux maisons comparables implantées sur des sols différents peuvent demander des dispositions de fondation différentes.
Une fondation n’est donc ni un choix standard ni une solution déterminée par la seule architecture : elle résulte de la rencontre entre la maison à construire et les caractéristiques du terrain.
2.2 — Les fondations superficielles
Lorsque les caractéristiques du terrain permettent de reprendre les charges à faible profondeur, des fondations superficielles peuvent être retenues.
Selon le système structurel, elles peuvent notamment prendre la forme de semelles sous des murs ou certains points porteurs.
Leur réalisation demande une implantation précise, des fouilles adaptées et la mise en œuvre des dispositions prévues par les études avant la réalisation des ouvrages porteurs situés au-dessus.
Le terme fondations superficielles désigne donc une famille de solutions et non un ouvrage aux dimensions prédéterminées.
Profondeur, dimensions, constitution et ferraillage éventuel doivent correspondre aux études propres au projet.
Le radier appartient également à la famille des fondations superficielles. Il forme un ouvrage en béton armé répartissant les charges sur une grande surface sous la maison. Il ne se confond pas avec un simple dallage sur terre-plein. Sa pertinence, son niveau d’appui, sa rigidité et son ferraillage dépendent des études géotechniques et structurelles, qui doivent notamment prendre en compte la résistance du terrain et les déformations possibles. Un radier ne supprime pas, à lui seul, les risques liés au gonflement des argiles ou à la présence de cavités.
Pour approfondir : Retrait-gonflement des argiles : comment construire une maison sur un sol argileux ?.
Pour approfondir : Maison en bois : une solution associant radier et structure légère.
Pour approfondir : les études géotechniques avant de choisir les fondations.
2.3 — Lorsque le terrain porteur est plus profond
Le terrain présentant les caractéristiques nécessaires pour reprendre les charges peut se trouver à une profondeur plus importante.
Les dispositions de fondation doivent alors être adaptées aux données établies par les études.
Selon la situation, cela peut modifier les profondeurs de fouille, les terrassements, les ouvrages de soubassement ou les moyens nécessaires à la réalisation.
Dans certaines situations, des fondations profondes ou d’autres dispositifs particuliers peuvent être nécessaires.
Cette page n’a pas pour fonction de déterminer laquelle de ces solutions convient à un terrain donné.
La géotechnique caractérise les conditions du sol ; l’étude structurelle définit les ouvrages nécessaires ; leur mise en œuvre donne ensuite à ces choix une réalité constructive dans la maison.
2.4 — Les fondations profondes répondent à des conditions particulières
Lorsque les couches superficielles ne permettent pas de reprendre les charges dans les conditions requises, le principe de fondation peut consister à rechercher plus profondément les terrains présentant les caractéristiques nécessaires.
Des pieux ou micropieux peuvent alors faire partie des solutions étudiées selon le projet.
Ces ouvrages ne constituent pas une version simplement « renforcée » de fondations courantes.
Leur principe, leur profondeur, leur nombre, leur implantation et leur liaison avec la structure située au-dessus dépendent des études géotechniques et structurelles.
Les réalisations du site comportent certaines situations où des fondations particulières ont été nécessaires, mais ces exemples ne permettent évidemment pas d’en déduire une solution applicable à un autre terrain.
Une fondation particulière répond à des données particulières.
Pour approfondir : Construire une maison sur d’anciennes carrières.
3 — Les ouvrages enterrés et les soutènements
3.1 — Le soubassement relie les fondations à la structure supérieure
Au-dessus des fondations, les ouvrages de soubassement assurent la transition vers les parties supérieures de la maison.
Leur configuration dépend des niveaux du projet et de la relation avec le terrain.
Sur une maison sans partie enterrée importante, cette transition peut rester relativement simple.
Lorsque le projet comporte un sous-sol, des différences de niveau ou des parties contre terre, les soubassements prennent davantage d’importance et peuvent simultanément participer à la structure et à la relation entre bâtiment et terrain.
Ils doivent alors être coordonnés avec les niveaux intérieurs, les ouvrages porteurs, les accès et les dispositions nécessaires aux parties enterrées.
Le soubassement n’est donc pas un socle abstrait : il appartient à la continuité structurelle entre fondations, terrain et maison.
3.2 — Les parties enterrées cumulent plusieurs contraintes
Un sous-sol ou un mur contre terre ne répond pas uniquement à une question structurelle.
L’ouvrage doit supporter les sollicitations prévues tout en se trouvant en relation directe avec le terrain et, selon la situation, avec l’eau présente dans celui-ci.
Structure, niveaux, étanchéité et éventuelles dispositions de drainage ou de protection doivent donc être coordonnées en fonction des données réelles du projet.
Les solutions ne sont pas interchangeables d’une maison à l’autre.
Dans Maison avec terrasse haute, par exemple, certaines zones de caves ont fait l’objet d’un cuvelage ; la fiche projet précise expressément que ce dispositif doit être compris en relation avec les études et les niveaux d’eau effectivement pris en compte.
Une partie enterrée doit être conçue comme un ensemble de contraintes structurelles et de protection propres à sa situation.

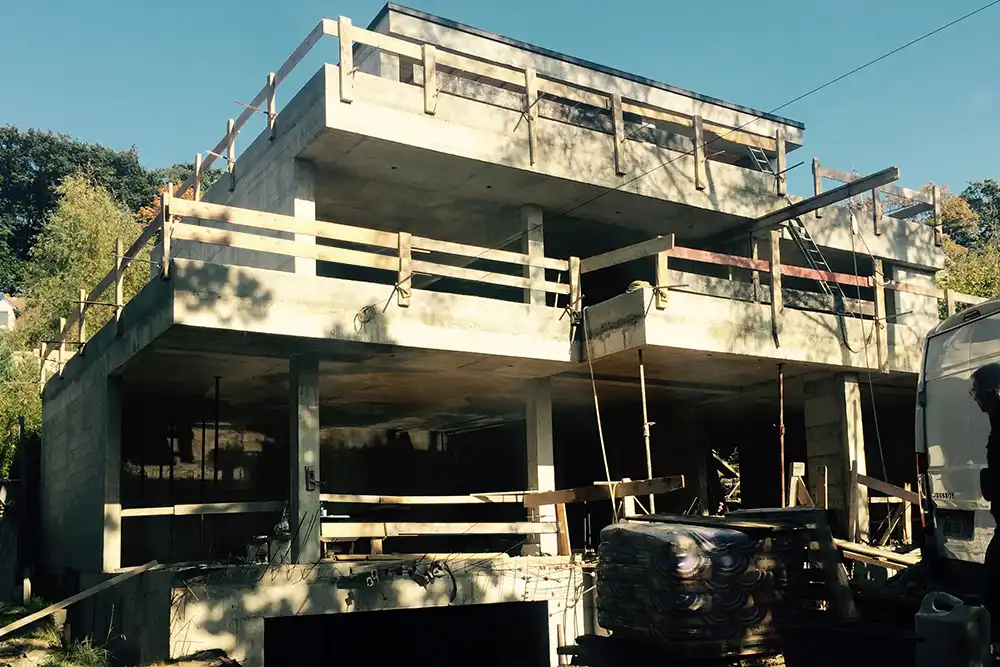

Un autre projet, la Maison contemporaine en gradins, montre la relation entre structure, niveaux enterrés et forte pente pendant l’exécution.
Pour approfondir : Maison avec sous-sol habitable : ce qu’il faut vérifier avant de concevoir.
3.3 — La présence d’eau doit être traitée à partir des données du projet
La présence d’eau dans le terrain peut modifier les conditions de réalisation et de protection de certains ouvrages enterrés.
Mais constater de l’eau ne permet pas, à lui seul, de déterminer automatiquement la solution constructive à retenir.
Niveau d’eau observé, variations possibles, profondeur des ouvrages, usage des locaux enterrés et prescriptions issues des études doivent être mis en relation.
Selon les situations, les réponses peuvent donc être différentes.
Le principe essentiel est de ne pas déduire une solution d’étanchéité ou de drainage d’une information isolée : les dispositions doivent correspondre aux conditions réellement établies pour le projet.
Une solution utilisée sur une réalisation ne doit jamais être considérée comme une prescription universelle.
3.4 — Retenir les terres lorsque la configuration l’exige
Une différence de niveau entre deux parties du terrain peut nécessiter un ouvrage capable de retenir les terres.
Cette situation peut apparaître autour d’une maison implantée dans une pente, le long d’un accès ou au droit d’une partie enterrée.
Le principe de l’ouvrage dépend de sa hauteur, du terrain, de l’eau éventuelle, de son environnement et des autres constructions avec lesquelles il doit être coordonné.
Un mur contre terre appartenant à la maison et un soutènement extérieur ne répondent d’ailleurs pas nécessairement aux mêmes conditions.
Le soutènement doit donc être compris comme un ouvrage structurel défini pour une situation particulière, et non comme une conséquence automatique de toute parcelle en pente.
Pour approfondir : Voiles par passes : construire un sous-sol près des limites et des voisins.
4 — La structure et les espaces de la maison
4.1 — La structure porteuse donne une réalité aux volumes de la maison
Lorsque les fondations et les premiers ouvrages sont réalisés, la structure de la maison se développe au-dessus du terrain.
Murs porteurs, voiles, poteaux, poutres et planchers constituent les principaux éléments permettant de reprendre et transmettre les charges.
Leur organisation dépend directement du projet architectural.
La position des espaces, les dimensions des ouvertures, les portées, les vides, les porte-à-faux et la superposition des niveaux interviennent dans la manière dont la structure doit être organisée.
La structure ne reproduit donc pas simplement le contour de la maison : elle constitue le système porteur qui rend possibles ses espaces et ses volumes.
4.2 — Murs, voiles, poteaux et poutres n’ont pas le même rôle
Une structure peut associer différents types d’éléments porteurs.
Des murs ou voiles peuvent reprendre des charges sur une certaine longueur. Des poteaux concentrent les efforts sur des points porteurs. Les poutres permettent notamment de franchir certaines distances et de transmettre les charges vers les appuis.
Le choix et le dimensionnement de ces éléments appartiennent à l’étude structurelle.
Du point de vue architectural, leur position et leurs dimensions doivent néanmoins être intégrées au projet.
Un poteau peut se trouver dans un espace habité. Une poutre peut modifier une hauteur disponible. Un voile peut intervenir dans l’organisation d’un plan.
La coordination consiste à rendre compatible la logique porteuse avec la logique spatiale de la maison.
4.3 — Les planchers relient structure, niveaux et espaces
Un plancher sépare deux niveaux, mais sa fonction ne se limite pas à créer une surface horizontale.
Il reprend des charges, s’appuie sur le système porteur et possède une épaisseur qui intervient directement dans la coupe de la maison.
Il peut également être traversé par des trémies, interrompu par un vide ou devoir intégrer certaines réservations.
Son épaisseur et son organisation influencent donc simultanément la structure et les hauteurs disponibles dans les espaces situés au-dessus et au-dessous.
Le niveau architectural d’un étage et la réalité constructive de son plancher doivent être pensés ensemble.
Les plans et les coupes détaillés permettent d’anticiper la rencontre entre la structure et les espaces. Plans d’exécution et descriptif technique
4.4 — Les grandes ouvertures modifient la logique porteuse
Une ouverture interrompt la continuité d’une paroi.
Lorsqu’elle devient importante, la structure située au-dessus doit transmettre ses charges vers des appuis capables de les reprendre.
Une grande baie n’est donc pas seulement une décision concernant la lumière, la vue ou la relation avec le jardin.
Elle possède également une conséquence structurelle.
La solution dépend de la largeur de l’ouverture, des charges situées au-dessus, du système constructif et de l’organisation générale de la maison.
L’architecture définit pourquoi et où une grande ouverture est recherchée ; l’étude structurelle détermine comment les charges peuvent être reprises ; la coordination permet de maintenir les deux compatibles.
4.5 — Les vides et doubles hauteurs ont aussi une réalité structurelle
Un vide sur séjour ou une double hauteur transforme la perception de la maison, met plusieurs niveaux en relation et peut permettre à la lumière d’accompagner toute la hauteur d’un volume. Ce rôle spatial appartient à Habiter une architecture.
Constructivement, le vide signifie qu’une partie du plancher n’existe pas.
Les bords de cette ouverture doivent donc appartenir à une organisation structurelle cohérente avec les charges et les appuis du reste du niveau.
La fiche Maison traversée par la lumière montre précisément une maison dans laquelle le vide sur séjour met deux niveaux en relation et accompagne une grande baie sur deux niveaux.
Cet exemple ne constitue pas une solution structurelle générale.
Il montre simplement la relation :
une décision spatiale possède aussi une conséquence porteuse qui doit être étudiée.

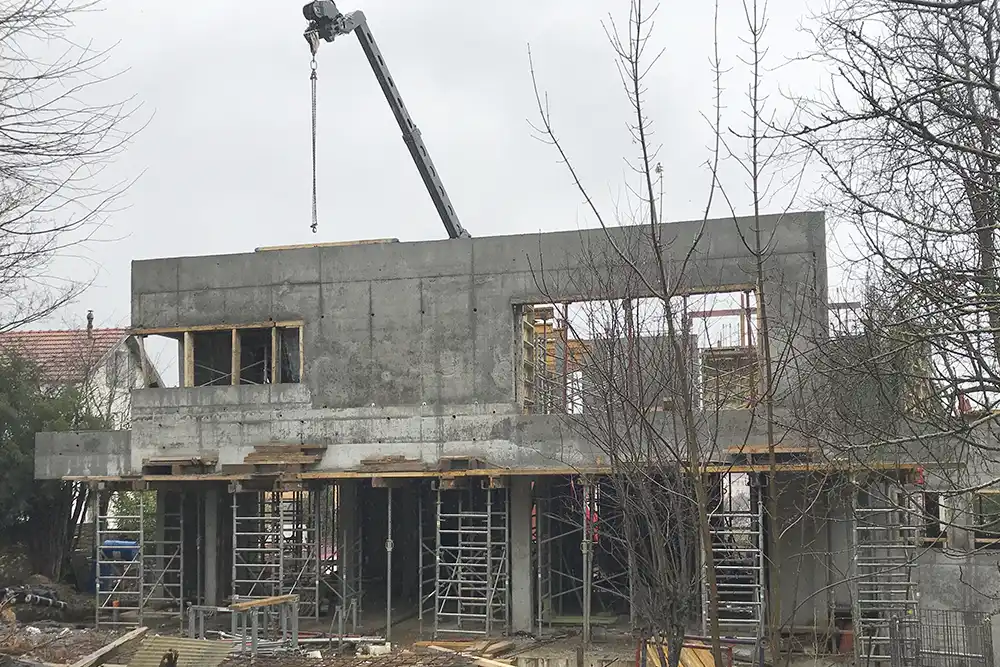

4.6 — Les porte-à-faux doivent transmettre leurs efforts à la structure
Lorsqu’un étage avance au-delà des appuis situés en dessous, une partie du volume se trouve en porte-à-faux.
Cette disposition peut répondre à plusieurs intentions architecturales : développer de la surface sans augmenter de la même manière l’emprise au sol, protéger une partie de façade ou participer à la volumétrie de la maison.
Mais le volume en avancée doit rester porté.
Les efforts qu’il produit doivent être repris et transmis vers le reste de la structure selon les dispositions définies par l’étude structurelle.
Dans Maison traversée par la lumière, le premier étage avance d’environ 1,50 m au-delà du rez-de-chaussée afin de développer davantage de surface dans la hauteur tout en préservant du terrain libre. La fiche projet établit cette disposition architecturale, sans préciser le système structurel qui la rend possible : nous ne devons donc pas l’inventer.
Un porte-à-faux est ainsi à la fois une disposition architecturale et une situation structurelle dont la solution porteuse doit être spécifiquement étudiée.
4.7 — Structure et architecture doivent être coordonnées
La structure possède ses propres exigences, mais elle prend place dans des espaces conçus pour être habités.
Une poutre trop importante pour la hauteur disponible peut modifier la perception d’un volume. Un poteau placé dans une circulation peut gêner un usage. Une solution structurelle peut intervenir dans la dimension d’une ouverture ou dans l’épaisseur d’un plancher.
Inversement, certaines décisions architecturales ont des conséquences directes sur la structure : grande portée, baie importante, vide, décalage entre niveaux ou porte-à-faux.
Ces interactions doivent être étudiées avant que les ouvrages soient exécutés.
La coordination ne consiste donc ni à imposer l’architecture à la structure, ni à laisser la structure déterminer seule les espaces.
Elle consiste à rechercher une solution dans laquelle organisation porteuse et architecture restent compatibles.
5 — La réalisation, les contrôles et le budget
5.1 — Les réservations doivent être anticipées dans la structure
La structure doit également permettre le passage de certains réseaux et équipements nécessaires au fonctionnement de la maison.
Une canalisation, une gaine ou une trémie peut demander de traverser ou d’interrompre un ouvrage.
Ces passages ne peuvent pas être décidés indépendamment de la fonction porteuse de l’élément concerné.
Lorsque les réservations nécessaires sont identifiables avant l’exécution, elles doivent être coordonnées avec les études et les plans afin d’être prévues au bon endroit.
Créer ultérieurement un passage dans un élément structurel déjà réalisé peut poser une question beaucoup plus complexe et doit être examiné par les intervenants compétents avant toute intervention.
Anticiper les réseaux permet donc d’éviter que les besoins techniques de la maison ne viennent tardivement entrer en conflit avec sa structure.
5.2 — Une structure se construit dans un ordre précis
La structure prend forme progressivement.
Les ouvrages réalisés en premier doivent permettre la réalisation et le fonctionnement de ceux qui suivent.
Les fondations reçoivent les éléments porteurs. Les murs, voiles ou poteaux permettent aux poutres et aux planchers de trouver leurs appuis. Chaque niveau prépare le suivant jusqu’à la toiture.
Cette progression demande de respecter les dimensions, les niveaux, les positions et les dispositions définies pour les ouvrages.
Une erreur réalisée en partie basse peut se transmettre aux niveaux supérieurs : décalage d’un axe, mauvaise altimétrie, dimension incorrecte ou réservation oubliée.
La précision du gros œuvre est donc déterminante parce qu’il constitue le support géométrique et structurel des ouvrages qui viendront ensuite compléter la maison.
5.3 — Le gros œuvre prépare déjà l’enveloppe et le second œuvre
Lorsque la structure s’élève, elle ne prépare pas seulement les niveaux suivants du gros œuvre.
Elle crée aussi les supports sur lesquels viendront se raccorder les autres composants de la maison.
Les dimensions des ouvertures doivent permettre la pose des menuiseries prévues. Les niveaux doivent intégrer les épaisseurs des ouvrages qui composeront les sols finis. Les réservations nécessaires à certains réseaux doivent se trouver au bon endroit.
La précision du gros œuvre conditionne donc une partie de la qualité des phases suivantes.
Une correction encore simple sur un plan peut devenir beaucoup plus difficile lorsqu’elle suppose de reprendre un ouvrage déjà construit.
Fondations et structure constituent ainsi l’ossature porteuse de la maison, mais également le support géométrique sur lequel enveloppe, équipements et second œuvre devront venir s’intégrer.
5.4 — Contrôler les ouvrages avant qu’ils ne deviennent inaccessibles
Certaines parties de la construction sont ensuite recouvertes, remblayées ou intégrées à d’autres ouvrages.
Une fondation disparaît sous la construction. Certains réseaux ou réservations sont enfermés dans les ouvrages. Une partie enterrée peut devenir difficilement accessible après remblaiement.
Les vérifications nécessaires doivent donc intervenir au moment où les éléments concernés peuvent encore être observés et, si nécessaire, corrigés.
La nature exacte des contrôles dépend du projet, des études, des missions confiées aux différents intervenants et des ouvrages concernés.
Le principe constructif reste simple : une vérification perd une grande partie de son efficacité lorsqu’elle intervient après que l’ouvrage est devenu inaccessible.
L’architecte, les bureaux d’études, les entreprises et le contrôleur technique interviennent selon des missions distinctes. Bureaux d’études, contrôle et assurances
5.5 — Les fondations particulières et la pente ont aussi une incidence sur le budget
Les ouvrages de fondation et de structure ont nécessairement une réalité économique.
Une fondation courante, une fondation particulière, un sous-sol, un soutènement ou une structure permettant certaines grandes portées ne mobilisent pas les mêmes quantités de matériaux, les mêmes études ni les mêmes moyens de chantier.
Ces différences ne doivent cependant pas être transformées en prix théoriques.
Le coût dépend des ouvrages effectivement nécessaires, de leurs dimensions, de leurs quantités et des conditions dans lesquelles ils seront réalisés.
Budget & Maison développe cette relation économique sous une forme particulièrement claire :
caractéristique du terrain → conséquence technique → ouvrage ou moyen particulier → incidence financière.
Ici, l’enjeu reste de comprendre quels ouvrages deviennent nécessaires et comment ils participent à la construction de la maison.
5.6 — Des situations constructives différentes selon les projets
Les réalisations montrent pourquoi il serait trompeur de parler d’une solution unique pour les fondations et la structure d’une maison.
Selon les projets, la construction peut être confrontée à une pente importante, à des parties enterrées, à la présence d’eau, à des carrières, à des conditions d’accès particulières ou à des dispositions architecturales demandant une organisation structurelle spécifique.
Ces situations n’ont pas vocation à constituer un catalogue de solutions techniques.
Elles montrent au contraire que les ouvrages résultent de données propres à chaque opération.
Le projet architectural définit une maison particulière ; le terrain et les études apportent leurs propres conditions ; la structure doit construire une réponse compatible avec les deux.
5.7 — Du terrain à l’ossature porteuse de la maison
Fondations et structure appartiennent à une même continuité constructive.
Le terrain fournit des conditions qui doivent être caractérisées.
Les études géotechniques et structurelles permettent de définir les principes et les dimensions nécessaires.
Les terrassements préparent l’assise de la construction.
Les fondations transmettent les charges au sol.
Soubassements, murs, voiles, poteaux, poutres et planchers organisent ensuite leur transmission à travers la maison.
Mais cette logique porteuse doit rester compatible avec les espaces, les niveaux, les ouvertures et les volumes du projet architectural.
Construire la structure d’une maison consiste donc à donner une réalité porteuse à son architecture tout en assurant sa relation avec le terrain.
5.8 — De la structure à la maison fermée et habitable
Lorsque les fondations et la structure sont réalisées, la maison possède son assise et son ossature porteuse.
Elle n’est pourtant pas encore protégée ni habitable.
Toiture, façades, menuiseries extérieures et isolation doivent constituer son enveloppe. Les réseaux et les équipements doivent ensuite être intégrés, puis les cloisons, revêtements et finitions compléter les espaces.
Ces ouvrages devront tous prendre appui sur la géométrie et les supports créés par le gros œuvre.
La précision de la structure prépare donc directement la phase suivante.
Après avoir construit ce qui porte la maison, il faut construire ce qui la ferme, la protège et lui permet de fonctionner.
Pour poursuivre votre lecture
Page précédente
Plans d’exécution et descriptif technique : préparer la construction de la maison
Page suivante
Enveloppe, équipements et second œuvre d’une maison
Retour au pilier
Construction & Maison
Jean-Jacques Le Quilleuc, architecte DPLG à Boulogne-Billancourt.
Vous avez un projet de maison, d’extension ou de surélévation dans l’ouest parisien ? Échangeons sur votre terrain, votre programme et votre budget.
